Grote Zaal
Van halogeen naar ledspots
Afgelopen zomer 2024 hebben wij in de Grote Zaal van Theater De Vest afscheid genomen van ons halogeenlicht op de vaste posities in de zaalbruggen, zijbruggen, portaalbrug en manteaux. Hiervoor in de plaats hebben we een uitgebreid pakket bewegende en statische ledspots geïnstalleerd. Lees meer over de specificaties, werkwijze, bouwtijd en vragen.

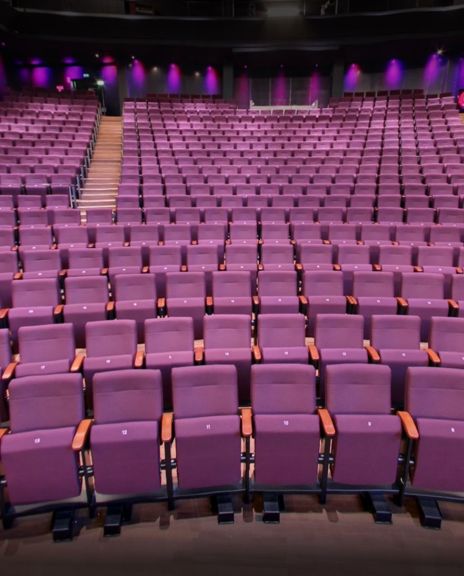

De Grote Zaal beschikt over een gecombineerde geluid- en lichtregieplek, ingebouwd in de achterste drie rijen aan de bovenzijde van het nieuwe stoelenplan. Er staan 694 stoelen in de zaal en er zijn geen balkons.
|
Toneel |
|
|
|
breedte voor |
|
25 m. |
|
breedte achter |
|
21 m. |
|
diepte |
|
12 m. |
|
toneelopening lijsttoneel |
|
max. 14 m., min 11 m. |
|
speelvlak lijsttoneel |
|
max. 14 x 11 m. |
|
hoogste opening |
|
7 m. |
|
hoogte toren |
|
17,50 m. , enkele trekken op 17m. (zie kaplijst) |
|
afstopping |
|
Zwart wol , incl. zijzwart |
|
horizon ecru |
|
|
|
prakken 2 x 1 m. |
|
20, 40, 60, 80 en 100 cm hoog; zwarte rokjes |
|
Bijzonderheden |
|
Loadingdock (plaats voor 2 megatrailers) en podium is op straatniveau |
|
|
|
Laden lossen dmv. expeditieheffer (5,5m x 2,6m) welke ook als ramp gebruikt kan worden |
|
|
|
Losse ramp voor gelijktijdig lossen van 2 wagens (6m x 93cm) |
|
Connectiviteit |
|
|
|
DMX |
|
4x DMX | FOH > Toneel Links |
|
DATA |
|
4x CAT 7 | FOH <> Toneel Rechts |
|
|
|
4x CAT 7 | FOH <> Toneel Links |
|
|
|
4x CAT6 | Zaalbrug 1 <> Toneel Links |
|
|
|
4x CAT6 | Zaalbrug 2 <> Toneel Links |
|
VIDEO/COAX |
|
2x SDI/COAX | FOH <> Toneel Links |
|
|
|
2x SDI/COAX | FOH <> Toneel Rechts |
|
Stroomvoorzieningen |
|
|
|
Toneel links |
achter |
2x 125A |
|
|
voor |
1x 125A |
|
|
|
1x 63A |
|
|
|
1x 32A (audio) |
|
Toneel Rechts |
achter |
1x 63A |
|
|
|
1x 32A |
|
|
voor |
1x 32A |
|
|
|
1x 32A (audio) |
|
Geluid |
|
|
| Processor | Galileo 616 | |
| 2 x 8 kasten Meyer Mina linearray | ||
| Luidsprekers | UPQ 80°/80° Centercluster | |
| UPJ Front fills L/R in manteaux | ||
| 4 x in podiumrand | ||
| Mogelijkheden voor inhangen PA gezelschappen op 10 tot 16 meter breed (Max. puntlast 300 kg) | ||
| Monitoren | 2 x D&B M6 12" | |
| 2 x D&B MAX 12" | ||
| Analoge infra | 48 ch Toneel R > FOH | |
| 12 ch Toneel L+R < FOH (retours) | ||
| 24 ch Toneel L > Toneel R | ||
| 24 ch + 12 retours orkestbak <> Toneel L | ||
| div. socapex kabels en stageblocks | ||
|
Licht |
|
|
|
Aansluitingen |
|
zie lichtplan |
|
Horizonbatterij |
|
12 x Robert Juliat 860 - Dalis 8 Colour LED |
|
Volgspots |
|
2 x Robert Juliat "Ivanhoe", 2,5 kW hmi |
|
Los licht |
|
6x six bar Par 64 MFL |
|
|
|
10x Par 64 MFL |
|
|
|
12x 1kW PC Selecon |
|
|
|
10x 1kW profiel Enizoom |
|
|
|
10x 2kW ADB PC |
|
Intercomsysteem |
|
Clearcom Edge - 5 wireless beltpacks - 5 wired beltpacks |
|
Hoogwerker |
|
Zelfrijdende Novon |
Gedeelde materialen over de zalen
| Geluid | Digico Quantum 225 met MQ-rack 48IN/24OUT |
| Mengtafel | Digico S21 met D-rack 32IN/16OUT |
| Yamaha TF1 met Tio1608-d | |
| Midas Legend 32&4stereo-8-2 12aux / 10 VCA / 6mtx | |
| Monitoren | 8 x D&B MAX 12" |
| 2 x D & B MAX 15" | |
| 6 x Mini Meg | |
| 5x L-Acoustic 108P (active) | |
| Zwerfset | 2x B1 sub + Ci90 |
| Licht | |
| Lichttafel | MA3 Light |
| 2x GrandMA onPC Command wing | |
| GrandMA onPC fader wing | |
| Los licht | 10x BSL Magiczoom 37 (modus: Ba16 - 21ch) |
| 4x BSL Magiczoom 19 High CRI | |
| 10x BSL Helios (modus: Ba16 - 20ch) |
Adres laad- en losruimte
Grote Zaal = Molenbuurt 17, 1811 KD Alkmaar
Downloads
- Lichtplan
Het theaterlicht is in zomer 2024 vervangen voor een nieuw lichtplan met statisch en bewegend led licht. Lees meer.
- Kaplijst in xls
- Kaplijst in pdf
- Stoelenplan
- Plattegrond (grote zaal)
- Plattegrond (toneel en kleedkamers)
- Plattegrond (De Vest - dxf)
- Plattegond (De Vest - dwg)
- Doorsnede Kap (pdf)
- Doorsnede (pdf)
- Doorsnede (dwg)
- Doorsnede (dxf)
